Bližnje in daljnje polje tokovne zankice

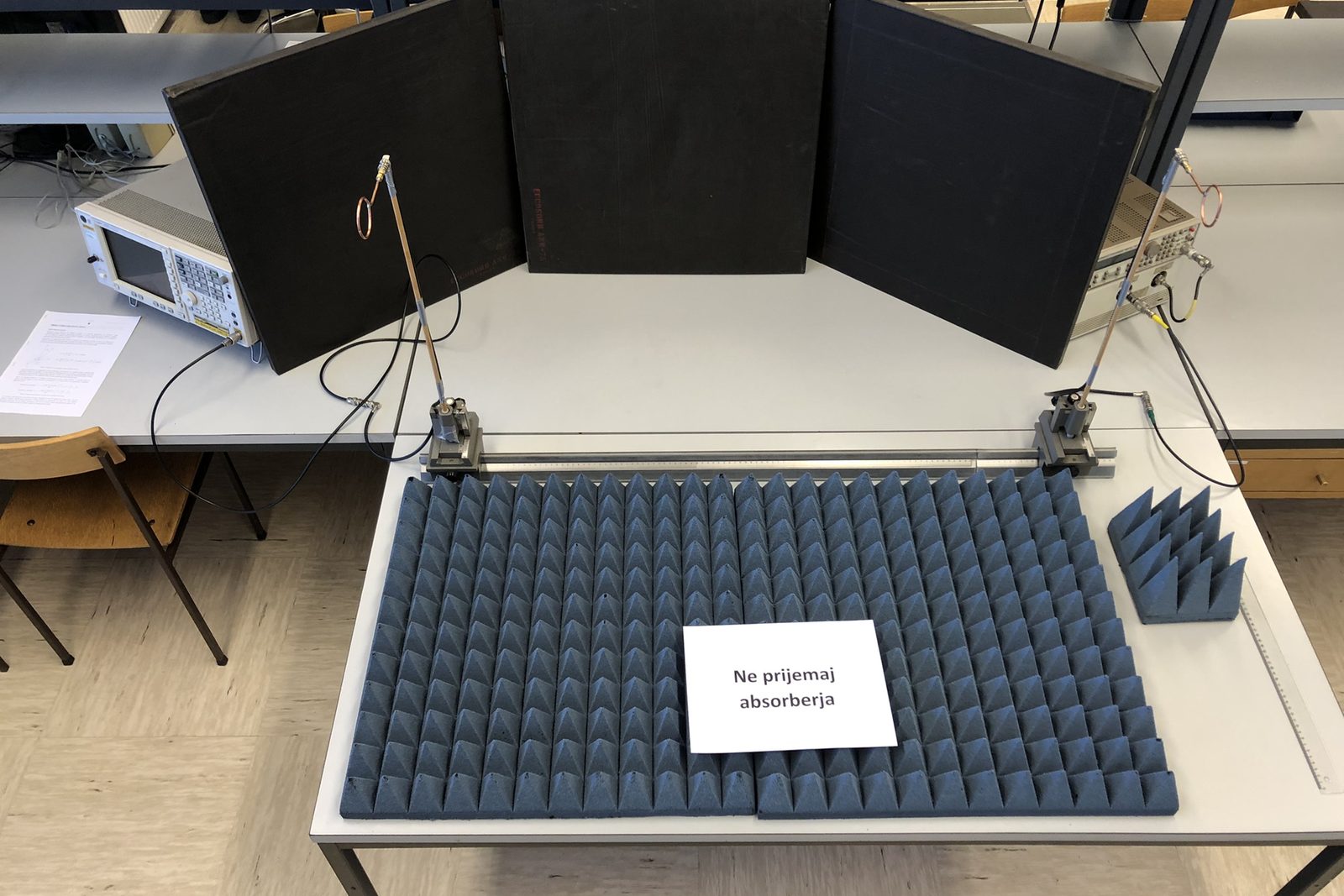

Kje se konča bližnje polje izvora in se začne sevano? Dve enaki tokovni zankici s premerom okoli 5 cm postavite na tirnico: eno napajate iz visokofrekvenčnega izvora prek močnostnega ojačevalnika, v drugi pa s spektralnim analizatorjem merite inducirano napetost, medtem ko ju razmikate od 10 cm do 110 cm. Pri frekvencah 300 MHz, 100,5 MHz in 30 MHz opazujete, kako se upadanje polja z razdaljo spreminja.

Razumete, zakaj statično polje upada s tretjo potenco razdalje, sevano pa le linearno, in kje leži meja med njima. Izmerite radialno komponento magnetnega polja, ko sta zankici na isti osi, in theta komponento, ko ležita v isti ravnini, rezultate za vse tri frekvence narišete na grafe, pri 300 MHz pa obe komponenti primerjate na istem grafu.
