Merjenje smernega diagrama skupine dveh enakih anten

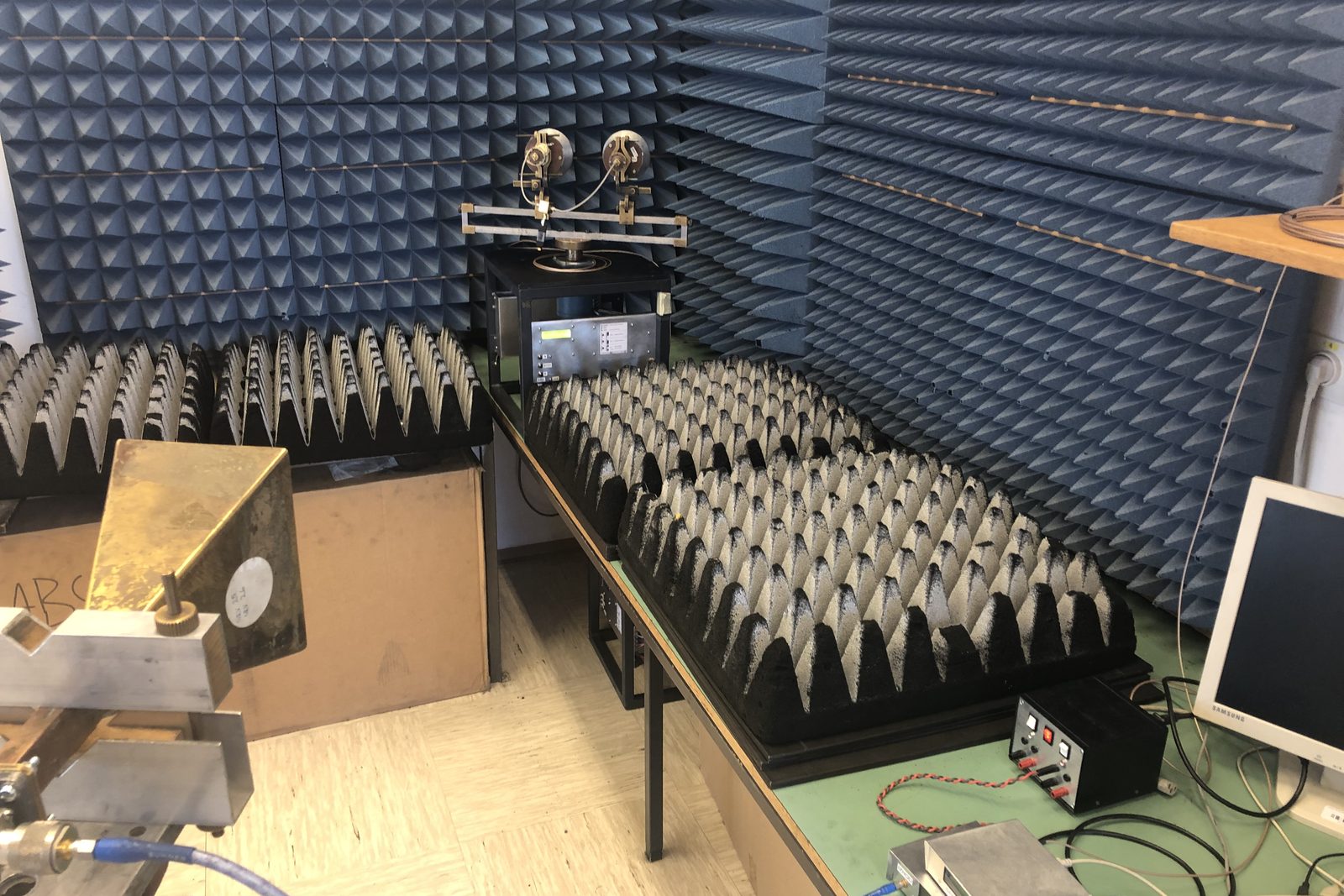

Dve enaki anteni, povezani v skupino, ne sevata preprosto dvakrat močneje, temveč ustvarita interferenčni vzorec z ožjim glavnim snopom in vrsto stranskih snopov. Antene se v skupine sestavljajo zato, da se doseže želeni smerni diagram, smernost in dobitek. Pri 10 GHz dva korugirana lijaka na vrtiljaku povežete z uporovnim delilnikom in izmerite smerni diagram skupine, pri čemer uporabljate lock-in sprejemnik in računalniški program.

Spoznate, da je smerni diagram skupine enakih anten produkt diagrama posamezne antene in diagrama skupine izotropnih virov, ter zakaj morata biti kabla od delilnika do anten natanko enako dolga. Najprej izrišete smerni diagram ene same antene, nato še diagram skupine dveh anten pri medsebojni razdalji 3λ, 6λ in 12λ in rezultate primerjate. Ugotovite, zakaj razdalje med antenama ne morete poljubno večati: glavni snop se zoži, stranski postanejo skoraj enako veliki, njihov položaj pa je zelo občutljiv na fazo napajanja.
