Porazdelitev električnega toka na monopolu

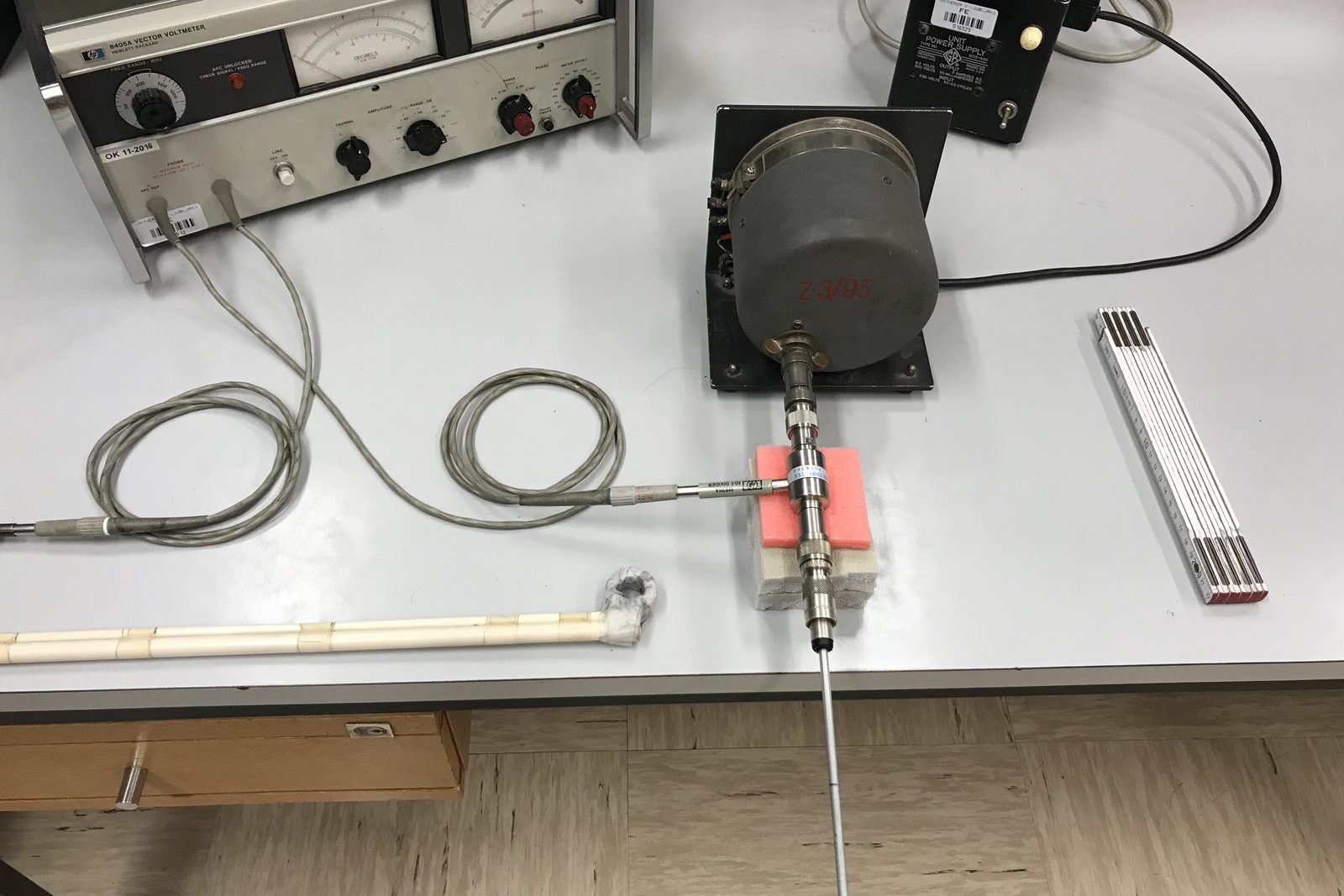

Kako se tok porazdeli po anteni, ki je na koncu odprta? Na monopolu, palici dolžine okoli 1,5 m, s tokovnim merilnim transformatorjem na feritnih obročkih in vektorskim voltmetrom merite amplitudo in fazo toka vzdolž žice pri frekvencah med 50 MHz in 500 MHz. Iz porazdelitve toka lahko načrtovalci anten izračunajo smerni diagram, impedanco in izgube antene.

Spoznate, zakaj se tankožična antena obnaša podobno kot prenosni vod in zakaj se na njej vzpostavi stojni val z vozli in hrbti toka. Meritev opravite pri treh frekvencah, pri katerih je monopol dolg približno četrt, tri četrt in tri polovice valovne dolžine, pri čemer posebej pazite na položaj in globino minimumov. Porazdelitev amplitude in faze toka normirate na največjo vrednost in izrišete na graf.
