Porazdelitev polja na odprtini piramidnega lijaka

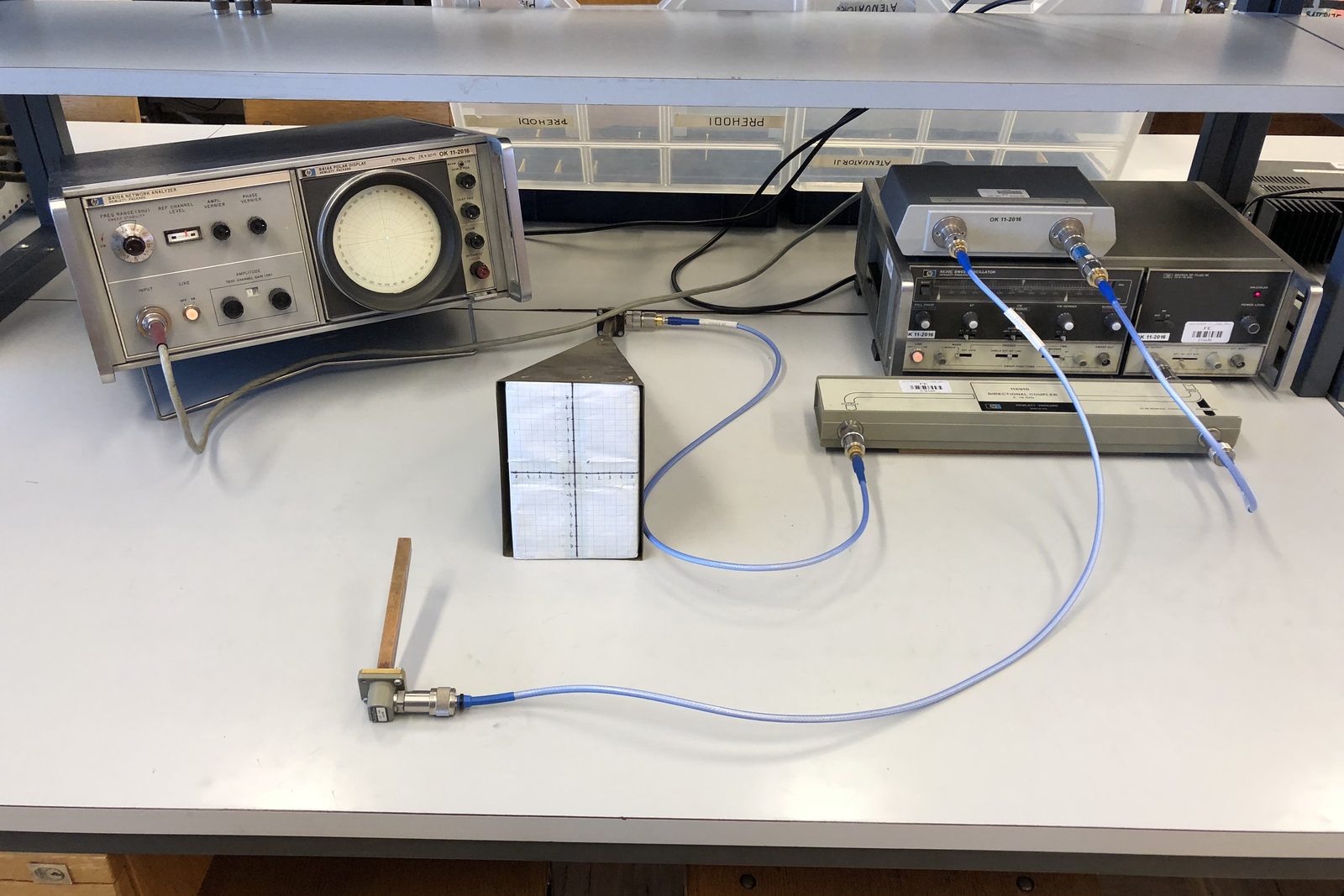

Kaj se zgodi s poljem valovodnega rodu, ko se valovod razširi v piramidni lijak? Z odprtim koncem valovoda kot premično sondo tipate po odprtini lijaka za 15 GHz in z vektorskim merilnim sprejemnikom s polarnim prikazovalnikom merite amplitudo in fazo polja, položaj sonde pa odčitate na milimetrskem papirju, prilepljenem na kos stiropora v odprtini. Iz takšne porazdelitve polja je mogoče izračunati vse pomembne lastnosti antene.

Spoznate, zakaj je polje na odprtini lijaka v grobem povečana slika rodu TE10 v valovodu, od kod izvira fazna napaka, ki narašča s kvadratom oddaljenosti od središča, in kako na robove vplivajo preostali ploskovni tokovi v stenah. Izmerite in narišete porazdelitev amplitude in faze po obeh koordinatnih oseh, preverite polje v ostalih točkah odprtine ter z obračanjem sonde preverite polarizacijo.
